Pomiar rezystancji uziemienia: klucz do bezpiecznej instalacji elektrycznej

Pomiar rezystancji uziemienia to jeden z fundamentalnych testów w elektroenergetyce oraz w szeroko pojętym nadzorze instalacji elektrycznych. Choć temat może wydawać się specjalistyczny, to jego znaczenie dla bezpieczeństwa ludzi i sprzętu jest nie do przecenienia. Od jakości uziemienia zależy skuteczność ochrony przeciwporażeniowej, działanie zabezpieczeń nadprądowych i ochrona przed przepięciami. Ten artykuł, pisany z perspektywy eksperta, przybliża, czym dokładnie jest pomiar rezystancji uziemienia, kiedy i dlaczego się go wykonuje, jakie metody i sprzęt są wykorzystywane, oraz co wpływa na precyzję wyników.

Czym jest rezystancja uziemienia?

Rezystancja uziemienia to wartość oporu elektrycznego, jaką stawia układ uziemiający przepływowi prądu do ziemi. Im niższa rezystancja, tym skuteczniejsze jest odprowadzanie prądu zwarciowego lub przepięciowego do gruntu. W praktyce oznacza to mniejsze zagrożenie dla ludzi przebywających w pobliżu urządzeń elektrycznych oraz lepszą ochronę samych urządzeń. Wartości graniczne rezystancji uziemienia są ściśle określone w normach, m.in. PN-HD 60364 oraz PN-EN 50522.

Kiedy wykonuje się pomiary rezystancji uziemienia?

Pomiar rezystancji uziemienia wykonuje się:

• podczas odbioru nowej instalacji elektrycznej,

• cyklicznie w ramach przeglądów okresowych (zgodnie z wymaganiami prawa budowlanego i przepisami BHP),

• po modernizacji lub rozbudowie instalacji,

• w przypadku podejrzenia niesprawności systemu uziemiającego.

Regularne pomiary są nie tylko wymogiem formalnym, ale i realnym środkiem zwiększającym bezpieczeństwo. Pozwalają na wczesne wykrycie uszkodzeń, korozji elementów uziemiających czy też zmian w strukturze gruntu, które mogą wpłynąć na parametry instalacji.

Jak wykonuje się pomiary rezystancji uziemienia?

Pomiary rezystancji uziemienia wykonuje się metodą techniczną polegającą na wprowadzeniu prądu pomiarowego przez badaną instalację uziemiającą i rejestrowaniu różnicy potencjałów między elektrodami. Najczęściej stosowaną metodą jest metoda 3-przewodowa (trójbiegunowa), w której używa się elektrody prądowej (C), elektrody napięciowej (P) oraz badanego uziemienia (E). Kluczowe jest odpowiednie rozmieszczenie elektrod pomocniczych – zbyt bliskie ich ustawienie może zaburzyć pole elektryczne i zafałszować wyniki.

Alternatywnie stosuje się metodę 4-przewodową, szczególnie w pomiarach bardzo niskiej rezystancji, oraz metody cęgowe (bezkontaktowe), które umożliwiają pomiar bez odłączania uziemienia – idealne w trudno dostępnych miejscach lub w działających instalacjach przemysłowych.

Sprzęt stosowany do pomiarów rezystancji uziemienia

Na rynku dostępna jest szeroka gama mierników rezystancji uziemienia. Różnią się one między sobą zakresem pomiarowym, dokładnością, sposobem pomiaru oraz funkcjonalnością. Do najczęściej stosowanych urządzeń należą:

• klasyczne mierniki analogowe i cyfrowe do pomiarów metodą techniczną,

• mierniki cęgowe, np. Fluke 1630 lub Chauvin Arnoux CA6417,

• zaawansowane analizatory instalacji elektrycznych z funkcją pomiaru uziemienia, np. Sonel MPI-540.

Wybór odpowiedniego sprzętu zależy od rodzaju instalacji, warunków środowiskowych oraz wymagań co do dokładności pomiarów. W instalacjach przemysłowych o złożonej topologii najlepszym wyborem będą mierniki cęgowe, natomiast w pomiarach odbiorczych na budowie lepiej sprawdzają się klasyczne mierniki 3-przewodowe.

Co wpływa na precyzję wyników?

Na dokładność pomiarów wpływa wiele czynników. Przede wszystkim jakość i długość przewodów pomiarowych – przewody zbyt cienkie lub uszkodzone zwiększają oporność własną układu. Ważne jest również stabilne osadzenie elektrod pomocniczych i ich odpowiednie oddalenie od badanego uziemienia.

Równie istotne są warunki gruntowe – wilgotność, temperatura i rodzaj gleby. W suchym i piaszczystym gruncie wyniki będą wyższe niż w gliniastej, wilgotnej glebie, co może prowadzić do nieprawidłowych wniosków. Dlatego pomiary powinny być wykonywane w podobnych warunkach lub wyniki powinny być korygowane uwzględniając warunki środowiskowe.

Zakłócenia elektromagnetyczne, zwłaszcza w pobliżu linii wysokiego napięcia, mogą również wpłynąć na wynik. W takich przypadkach należy stosować mierniki z funkcją filtracji zakłóceń lub przeprowadzać pomiar kilkukrotnie i uśredniać wynik.

Dlaczego dobrze dobrany sprzęt to gwarancja precyzyjnych pomiarów?

Użycie odpowiedniego miernika to nie tylko kwestia wygody – to podstawa rzetelnego pomiaru. Dobrej jakości sprzęt oferuje większą odporność na zakłócenia, lepszą stabilność wskazań i szerszy zakres pomiarowy. Wysokiej klasy mierniki potrafią automatycznie wykrywać błędy połączeń, analizować jakość połączeń sond pomocniczych oraz oferują funkcje diagnostyczne, które pozwalają na szybką ocenę wiarygodności wyniku.

Niezawodność wyników jest kluczowa szczególnie w instalacjach, które muszą spełniać rygorystyczne normy bezpieczeństwa – jak np. szpitale, zakłady przemysłowe czy stacje elektroenergetyczne. Dobór miernika powinien być świadomym wyborem – dopasowanym do warunków pracy, rodzaju uziemienia oraz wymagań prawnych.

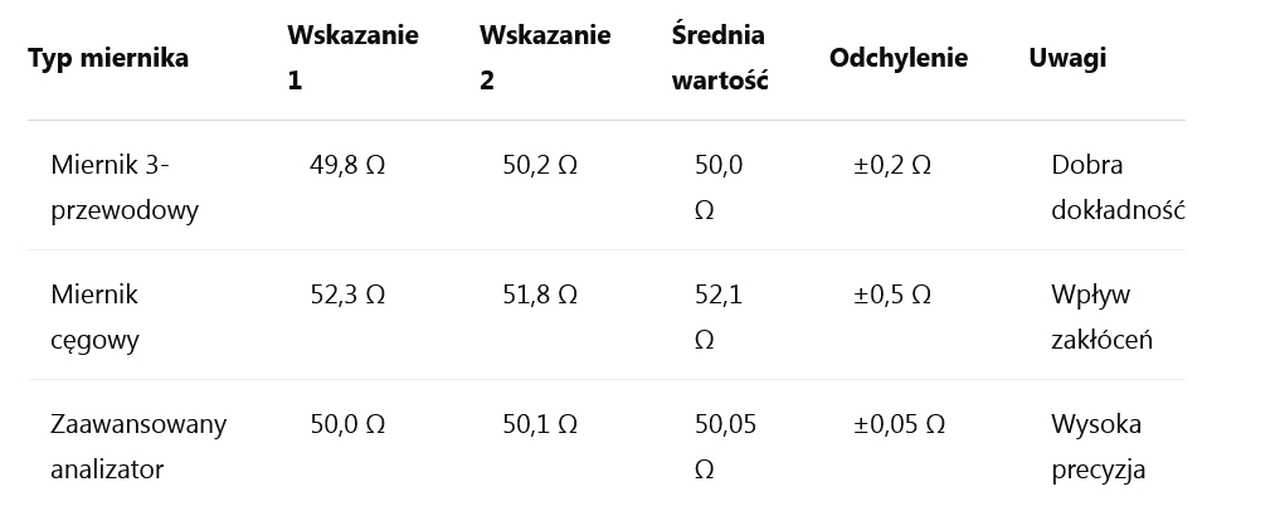

Porównanie pomiarów trzema rodzajami sprzętu

Pomiar rezystancji uziemienia instalacji przemysłowej (przykład 50 omów):

Jak widać, najlepszą powtarzalność i dokładność osiąga zaawansowany analizator, natomiast miernik cęgowy może być mniej precyzyjny przy obecności zakłóceń. Każdy z nich jednak znajduje swoje zastosowanie – zależnie od sytuacji i potrzeb.

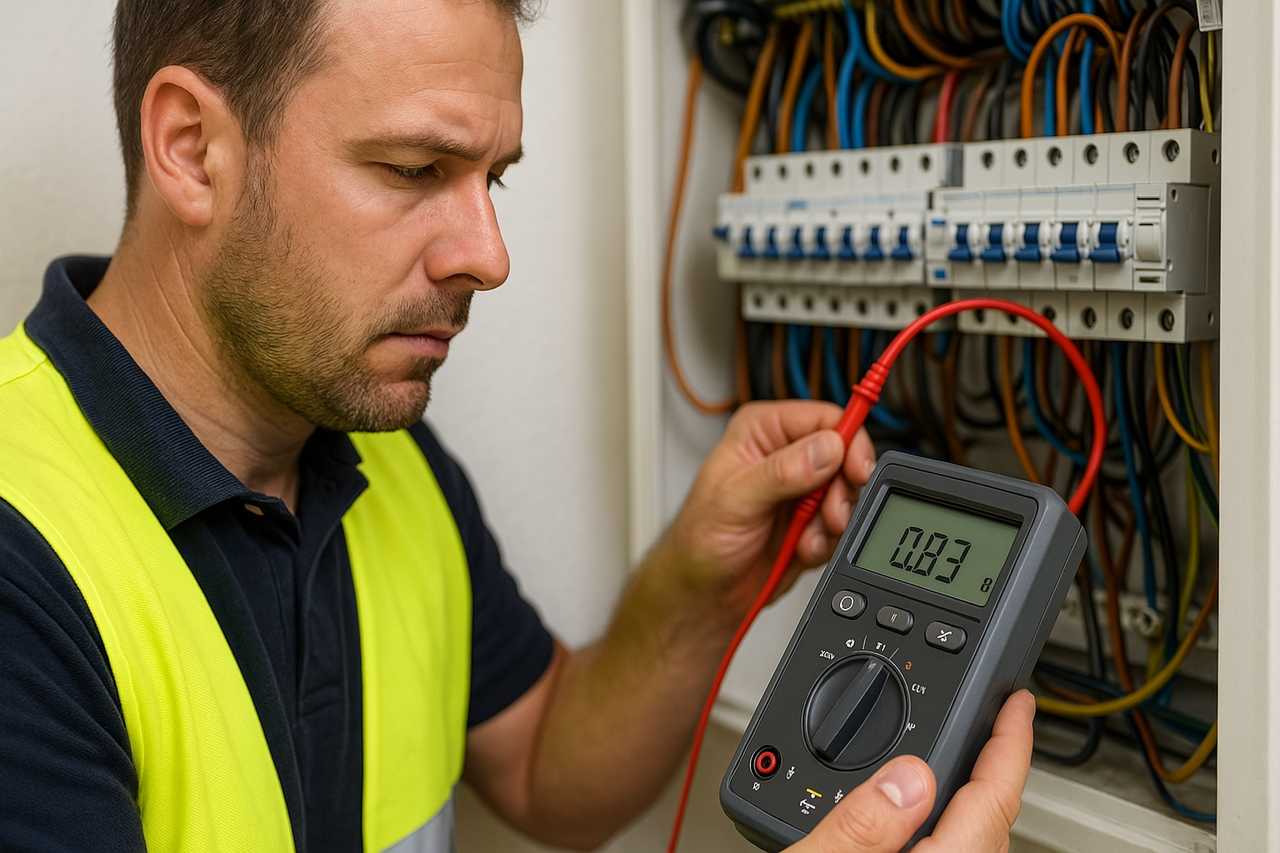

Pomiar rezystancji uziemienia instancji elektrycznej.

Pomiar rezystancji uziemienia to procedura nieodzowna w każdym etapie życia instalacji elektrycznej – od odbioru, przez eksploatację, aż po modernizację. Jego poprawne wykonanie wymaga wiedzy, doświadczenia, ale także odpowiedniego sprzętu. Dobrze dobrany miernik to nie tylko oszczędność czasu, ale przede wszystkim gwarancja bezpieczeństwa. Dla profesjonalisty precyzyjny pomiar to podstawa – i to zarówno w praktyce, jak i w dokumentacji technicznej. Wybierajmy więc mądrze – bo od jakości pomiarów zależy jakość całej instalacji.
